TGE
TGE

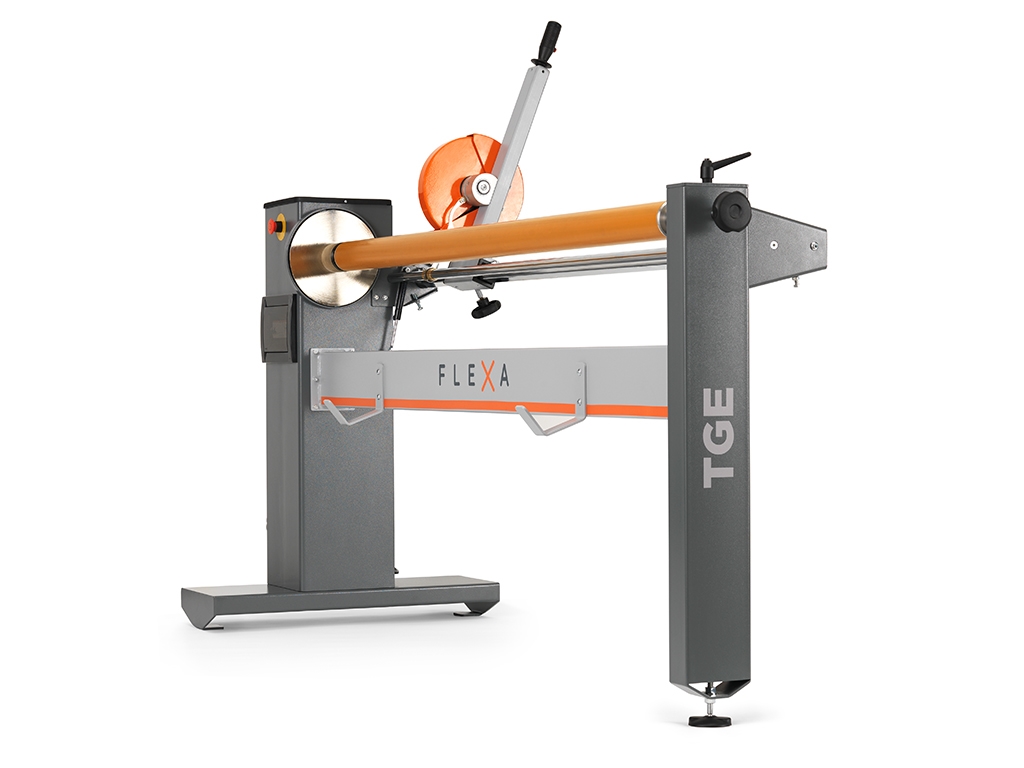

TGE to łatwe w obsłudze urządzenie, zaprojektowane do szybkiego i precyzyjnego  rozcinania rolek na szerokości wymagane przez klienta. Urządzenie przecina rolki materiału o różnej szerokości ma mniejsze , a tym samym pozwala na zmniejszenie objętości magazynu poprzez utrzymywanie na stanie tylko rolek o pełnej szerokości. Urządzenie sterowane jest z PLC, dodatkowo może być wyposażone w cyfrowy wyświetlacz pomiaru cięcia.  Maszyna jest bezpieczna w obsłudze, dzięki zastosowaniu ostrza tnącego z osłoną  zabezpieczającą ze stopniowym odkrywaniem podczas procesu cięcia.



CECHY URZĄDZENIA:

  • Ostrze rotacyjne Ø 245mm z osłoną zabezpieczającą, ze  stopniowym odkrywaniem  ostrza podczas procesu cięcia
  • Podwójnie fazowane ostrze (standard). Pojedynczo fazowane ostrze (opcjonalnie) do tkanin
    i wąskich 5 cm nawojów.
  • Gwarantowana elastyczność cięcia: możliwość cięcia rolek nawiniętych na różne średnice tub: 76mm, 57 mm oraz 50mm.
  • Dodatkowy wspornik dla rolek  o średnicy 50 mm  i 57 mm  (opcjonalnie)
  • Aktywacja rotacji rolki i trzpienia  za pomocą przycisku na uchwycie ręcznym
  • Łatwe przesuwanie głowicy tnącej na chromowanym pręcie z blokada ręczną
  • Prowadnica z miarką do  wizualizacji  rozmiarów ciętej rolki
  • Cyfrowy wyświetlacz z pomiarem cięcia (opcjonalnie)
  • Hamulce ostrza tnącego zalecane przy cieciu tkanin i wymagających materiałów (opcjonalnie)
  • Manualna blokada wałka (pokrętło)





ZASTOSOWANIE :

  • Folie winylowe
  • Folie barwione
  • Materiały odblaskowe
  • Taśmy aplikacyjne
  • Dwustronne taśmy samoprzylepne
  • Folie ochronne do laminowania
  • Materiały do wydruków
  • Polietylen
  • Poliwęglan i inne



 TGE 1600TGE 2100
Szerokość robocza1600 mm2100 mm
Maksymalna zewnętrzna średnica rolkiØ 210 mmØ 210 mm
Prędkość obrotów trzpienia (niezmienna)370 obrotów/min370 obrotów/min
Średnica rolkiØ 76 mm standard
Ø 57 mm opcjonalnie
Ø 50 mm opcjonalnie
Ø 76 mm standard
Ø 57mm opcjonalnie
Ø 50 mm opcjonalnie
Ostrze podwójnie fazowane ( standard)
Ostrze pojedynczo fazowane (opcjonalnie)
Ø 245 mmØ 245 mm
Ostrze5mm-3mm (opcjonalnie)5mm-3mm (opcjonalnie)
Zasilanie230V- 50 Hz - 1500W230V- 50 Hz - 1500W
Wymiary2350 x 900 x 1600 mm2850 x 900x 1600mm
Waga120kg140 kg
Wymiary z opakowaniem2650 x 1150 x 1400 mm3000x 1000x 1550mm
Waga z opakowaniem205kg260kg
